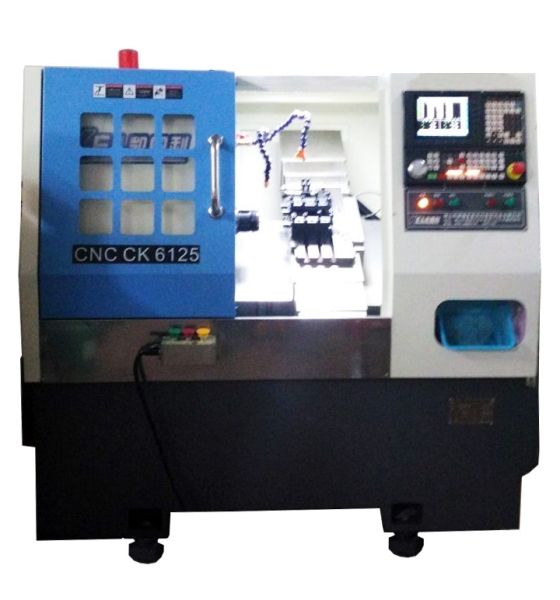

CKX6125C (25標準排刀機）CK6125A∠30斜床身標準配置
一、CKX6125C∠30 斜床身標準配置數控車床 參數表
|
CKX6125C (25標準排刀機）∠45斜床身標準配置表 |
|||||||||||
|
一、 |
主要技術參數 |
||||||||||
|
序號 |
項目名稱 |
單位 |
項目參數表 |
||||||||
|
※※ |
移動范圍 |
|
|
||||||||
|
1、 |
行程（X/Z） |
㎜ |
620/200 |
||||||||
|
2、 |
設定單位（X/Z） |
㎜ |
0.001 |
||||||||
|
3、 |
速度移動（X/Z） |
m/min |
22/22（30/30可選） |
||||||||
|
※※ |
加工范圍 |
|
|
||||||||
|
４、 |
床身上回轉直徑 |
㎜ |
Φ280 |
||||||||
|
５、 |
加工直徑 盤件/軸件 |
㎜ |
Φ200/φ90 |
||||||||
|
６、 |
棒料直徑 |
㎜ |
Φ24 |
||||||||
|
７、 |
加工外圓長度 |
㎜ |
160 |
||||||||
|
※※ |
主軸 |
|
|
||||||||
|
８、 |
主軸端部形式 |
|
A2-3 |
||||||||
|
９、 |
主軸通孔直徑 |
㎜ |
Φ35 |
||||||||
|
１０、 |
主軸轉數級數 |
級 |
無 |
||||||||
|
１１、 |
主軸轉數范圍 |
r.p.m |
45-4500（設計時：理論6000-8000） |
||||||||
|
１２、 |
主軸中心高 |
mm |
45 |
||||||||
|
※※ |
電機 |
|
|
||||||||
|
1３、 |
主電機功率 |
kw |
3 |
||||||||
|
14、 |
進給電機 |
kw |
0.85/1.0(可選） |
||||||||
|
※※ |
刀具 |
|
|
||||||||
|
15、 |
刀架裝刀量 |
把 |
6把排刀 |
||||||||
|
16、 |
外圓方刀尺寸 |
㎜ |
20×20 |
||||||||
|
17、 |
內孔鏜刀尺寸 |
㎜ |
φ20 |
||||||||
|
※※ |
其它 |
|
|
||||||||
|
18、 |
定位精度 |
mm |
0.005 |
||||||||
|
19、 |
重復定位精度X/Z恒溫下 |
㎜ |
0.003 |
||||||||
|
20、 |
床身結構 |
|
30度 |
||||||||
|
21、 |
總裝機空量約 |
kw |
5.5 |
||||||||
|
22、 |
機床凈重 |
Kg |
2600 |
||||||||
|
23、 |
外形尺寸（長×寬×高） |
㎜ |
1800×1270×1600 |
||||||||
|
|
二、CKX6125C∠30 斜床身標準配置數控車床 材料表
CK6125A∠30斜床身標準配置表 |
|
|||||||||
|
|
機械部分 |
|
|||||||||
|
|
序號 |
名 稱 |
型 號 |
材 質 |
產 地 |
數量 |
備 注 |
|
|||
|
|
1 |
床身 |
HT250 |
鑄件 |
|
1臺 |
|
|
|||
|
|
2 |
大拖板 |
HT250 |
鑄件 |
|
1塊 |
|
|
|||
|
|
3 |
小拖板 |
HT250 |
鑄件 |
|
1塊 |
|
|
|||
|
|
4 |
主軸箱 |
HT250 |
鑄件 |
|
1只 |
|
|
|||
|
|
5 |
主軸 |
PC120套筒式（采用洛研所P4軸承） |
廣州 |
1條 |
可選項 |
|
||||
|
|
6 |
主軸轉速 |
5000轉/分 |
|
|
|
|
|
|||
|
|
7 |
主軸通孔 |
φ25 |
|
|
|
|
|
|||
|
|
8 |
絲桿 |
R25-10T3-561-724 |
|
臺灣上銀 |
1條 |
|
|
|||
|
|
絲桿 |
R25-10T3-393-556 |
|
臺灣上銀 |
1條 |
|
|
||||
|
|
9 |
絲桿軸承 |
20TAC62 |
|
德國FAG |
6只 |
|
|
|||
|
|
10 |
線軌 |
HGW30CA2R540（Z軸行程：200mm) |
|
臺灣上銀 |
2條 |
|
|
|||
|
|
線軌 |
HGH25CA2R660(X軸行程：700mm) |
|
臺灣上銀 |
2條 |
|
|
||||
|
|
11 |
回轉缸 |
|
|
廣州 |
1臺 |
|
|
|||
|
|
12 |
防護罩 |
|
|
|
1套 |
|
|
|||
|
|
13 |
機架 |
鑄鉄加 3500元 |
|
|
1套 |
|
|
|||
|
|
14 |
大罩 |
|
|
|
1套 |
|
|
|||
|
|
電器部分 |
|
|||||||||
|
|
序號 |
名 稱 |
型 號 |
材 質 |
產 地 |
數量 |
備 注 |
|
|||
|
|
1 |
系統 |
新代6T-A |
|
臺 灣 |
1臺 |
可選項 |
|
|||
|
|
2 |
驅動器 |
邁信 |
|
武漢 |
2臺 |
可選項 |
|
|||
|
|
3 |
伺服電機 |
邁信 |
|
武漢 |
2臺 |
可選項 |
|
|||
|
|
4 |
變頻器 |
奧地特 |
|
深圳 |
1臺 |
可選項 |
|
|||
|
|
5 |
主軸電機 |
德驅馳3KW-4極 |
|
上 海 |
1臺 |
可選項 |
|
|||
|
|
6 |
液壓泵電機 |
群力0.75KW |
|
臺 資 |
1臺 |
|
|
|||
|
|
7 |
電動潤滑泵 |
BE2232 |
|
中日合資 |
1臺 |
|
|
|||
|
|
8 |
液壓變量泵 |
益圣VP-20 |
|
臺灣原裝進口 |
1臺 |
|
|
|||
|
|
9 |
腳踏開關 |
|
|
|
1個 |
|
|
|||
|
|
附加配件 |
|
|||||||||
|
|
序號 |
名 稱 |
型 號 |
材 質 |
產 地 |
數量 |
備 注 |
|
|||
|
|
1 |
單刀架（長） |
|
|
|
1個 |
|
|
|||
|
|
2 |
單刀架（短） |
|
|
|
1個 |
|
|
|||
|
|
3 |
雙刀架（短） |
|
|
|
1個 |
|
|
|||
|
|
4 |
雙刀架（長） |
|
|
|
1個 |
|
|
|||
|
|
5 |
鉆孔刀架（中心鉆） |
|
|
|
2個 |
|
|
|||
|
|
6 |
鉆夾頭（延長桿） |
|
|
1套 |
|
|
||||
|
|
7 |
縮套(軸頭） |
|
|
|
1個 |
|
|
|||
|
|
8 |
嗦咀 |
|
|
|
1個 |
|
|
|||
|
|
9 |
拉桿 |
|
|
|
1條 |
|
|
|||
|
|
10 |
系統說明書 |
|
|
|
1本 |
|
|
|||
|
|
11 |
工具箱 |
附帶:六角匙9條.呆板：8-19：5把 |
|
|
1個 |
|
|
|||
三、CKX6125C∠30 斜床身標準配置數控車床 機床結構特點
| 機床結構特點 Construction and feature of machine tool | |||
| ■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。 | |||
|
■ 高精度、高剛性、重負荷主軸。
|
|||
|
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
|
|||
| ■ 剛性好，操作、排屑方便。 | |||
|
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
|
|||
|
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
|
|||
|
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。 |
|||
|
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
|
|||
|
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
|
|||
|
■ 采用優美的全封閉防護罩，防水性能好?；顒娱T開啟輕松自如。
|
|||
|
■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪崿F主軸360度任意分度定位，鉆、攻、銑功能。
|
|||
|
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
|
|||
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
|
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
