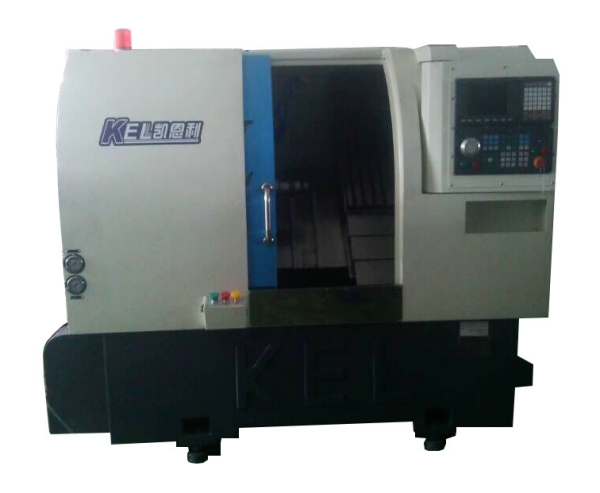

CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行程180mm）—排刀機 標準配置
一、CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行180mm）數控車床 參數表
|
CK6146A 排刀機(∠45斜床身排刀機/X軸行程700mm、Z軸行程180mm）基本技術參數表 |
||||||||
|
項目 |
項目名稱 |
參數與規格 |
單位 |
|
項目 |
項目名稱 |
參數與規格 |
單位 |
|
主 軸 |
主軸鼻端（筒夾座） |
A2 — 5 ASA |
|
機械精度 |
X軸設定單位 |
0.001 |
mm |
|
|
主軸中心高度到地面 |
1075 |
mm |
Z軸設定單位 |
0.001 |
mm |
|||
|
主軸中心高度到前面距離 |
450 |
mm |
X軸重復定位精度 |
0.003 |
mm |
|||
|
主軸中心高度 |
100 |
mm |
Z軸重復定位精度 |
0.003 |
mm |
|||
|
單元主軸外徑 |
φ170 |
mm |
|
|
|
|||
|
主軸通孔直徑 |
φ56 |
mm |
表面粗糙度 |
0.4～1.6 |
々 |
|||
|
主軸拉桿直徑(可過棒料) |
φ46 |
mm |
內存程序容量 |
|
KB |
|||
|
加工范圍 |
床身上回轉直徑（旋徑） |
Φ350 |
mm |
圓度 |
≤0.003 |
mm |
||
|
刀架上床身上回轉直徑（旋徑） |
Φ170 |
mm |
錐度 |
≤0.005/100 |
mm |
|||
|
加工零件直徑(盤類/軸類) |
Φ310/Φ100 |
mm |
刀具 |
標準方刀尺寸 |
20X20 |
mm |
||
|
加工長度 |
170 |
㎜ |
鏜刀桿直徑 |
￠20 |
mm |
|||
|
棒料通孔直徑 |
Φ45 |
mm |
可裝刀座數量 |
8 |
PCS |
|||
|
自動送料直徑 |
￠40×2500 |
mm |
刀座中心高度 |
86 |
mm |
|||
|
床身 |
床身傾角 |
|
45° |
液壓尾座 |
液壓尾座 |
|
無 |
|
|
床身機座 |
鑄件床身 |
PCS |
液壓站 |
工位/功率（看產品選型） |
|
位/KW |
||
|
（電機）電控系統 |
主軸馬達功率 |
4.4 /5.5 (可選配) |
kw |
容 量 |
水箱容量 |
95 |
L |
|
|
變頻器 |
5.5 |
kw |
液壓油容量 |
60 |
L |
|||
|
主軸轉速 |
45-4500 |
rpm |
潤滑油容量 |
2 |
L |
|||
|
主軸轉數級數 |
無級 |
級 |
總功率 |
總功率 |
8.8-10 |
kw |
||
|
主軸馬達輸出扭力 |
36 |
N－m |
外型尺寸 |
長×寬×高 |
2160×1380×1850 |
mm |
||
|
X軸進給伺服馬達功率（看產品選型） |
0.85~1.3~1.5 |
kw |
重量 |
2850-2900 |
kg |
|||
|
X軸進給伺服馬達功率（看產品選型） |
0.85~1.3~1.5 |
kw |
占地面積 |
3 |
㎡ |
|||
|
X軸進給伺服馬達扭力（看產品選型） |
4.4-6.0 |
N-m |
|
|
|
|
||
|
X軸進給伺服馬達扭力（看產品選型） |
4.4-6.0 |
N-m |
|
|
|
|
||
|
移動范圍 |
X軸行程 |
700 |
mm |
|
|
|
|
|
|
Z軸行程 |
180 |
mm |
|
|
|
|
||
|
X軸快移速度（看產品選型） |
20-25-30 |
m/min |
|
|
|
|||
|
Z軸快移速度（看產品選型） |
20-25-30 |
m/min |
|
|
|
|||
|
機床隨機配件表 |
||||||||
|
項目序號 |
項目名稱 |
參數與規格 |
單位 |
|
項目 |
項目名稱 |
參數與規格 |
單位 |
|
1、 |
嗦咀 |
個 |
1 |
|
|
|
|
|
|
2、 |
夾頭 |
個 |
1 |
|
|
|
|
|
|
3、 |
拉桿 |
條 |
1 |
|
|
|
|
|
|
4、 |
系統說明書 |
份 |
1 |
|
|
|
|
|
|
5、 |
工具箱 |
套 |
1 |
|
|
|
|
|
|
6、 |
方刀座 |
個 |
2 |
|
|
|
|
|
|
7、 |
鏜孔刀座 |
個 |
2 |
|
|
|
|
|
|
8、 |
腳踏開關 |
個 |
1 |
|
|
|
|
|
二、 CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行180mm）數控車床 材料表
CK6146∠45斜床身標準配置表（排刀機）
機械部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
床身
HT250
鑄件
1臺
2
底座
HT250
鑄件
1套
3
大拖板
HT250
鑄件
1塊
4
小拖板
HT250
鑄件
1塊
5
主軸箱
HT250
鑄件
1只
6
主軸
PC170套筒式（采用NSKP4軸承）
廣 州
1條
可選項
7
主軸轉速
5000轉/分
8
主軸通孔
φ46
9
絲桿
R32-10K3-558-736
臺灣上銀
1條
絲桿
R32-10K3-558-736
臺灣上銀
1條
10
絲桿軸承
25TAC62
洛 研
6只
11
線軌
HGH30CA760（Z軸最大行程：230mm)
臺灣上銀
2條
線軌
HGH25CA700(X軸最大行程：700mm)
臺灣上銀
2條
12
回轉缸
廣州
1臺
13
防護罩
1套
14
機架
鑄鉄加 3500元
1套
15
大罩
1套
電器部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
系統
新代6T-A
臺 灣
1臺
可選項
2
驅動器
邁信
武漢
2臺
可選項
3
伺服電機
邁信
武漢
2臺
可選項
4
變頻器
奧地特
深圳
1臺
可選項
5
主軸電機
德驅馳4KW-4極
上 海
1臺
可選項
6
液壓泵電機
群力0.75KW
臺 資
1臺
7
電動潤滑泵
BE2232
中日合資
1臺
8
液壓變量泵
益圣VP-20
臺灣原裝進口
1臺
9
腳踏開關
1個
附加配件
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
單刀架（長）
1個
2
單刀架（短）
1個
3
雙刀架（短）
1個
4
雙刀架（長）
1個
5
鉆孔刀架（中心鉆）
2個
6
鉆夾頭（延長桿）
1套
7
縮套(軸頭）
1個
8
嗦咀
1個
9
拉桿
1條
10
系統說明書
1本
11
工具箱
附帶:六角匙9條.呆板：8-19：5把
1個
三、CK6146A ∠45 斜床身排刀式數控車床（X軸行程700mm、Z軸行180mm）數控車床 機床結構特點
■ 高精度、高剛性、重負荷主軸。
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
■ 采用優美的全封閉防護罩，防水性能好?；顒娱T開啟輕松自如。
■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪崿F(xiàn)主軸360度任意分度定位，鉆、攻、銑功能。
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
■ （選配）數控車床油浴送料機
機床結構特點 Construction and feature of machine tool
■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。
■ 剛性好，操作、排屑方便。
