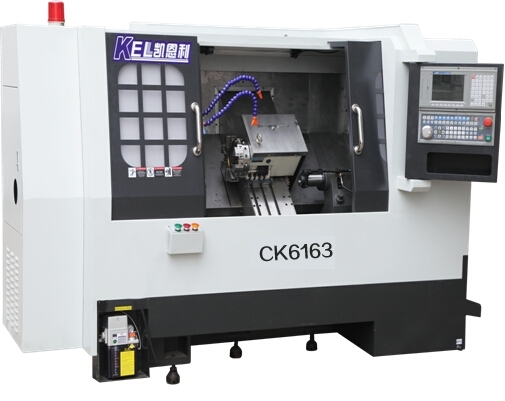

CKX6163D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置?
一、CKX6163D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置 參數表
CKX6163D—W(刀塔帶尾座機）∠45斜床身高配置表
一、
主要技術參數
序號
項目名稱
單位
項目參數表
※※
移動范圍
1、
最大行程（X/Z）
㎜
480/700
2、
最小設定單位（X/Z）
㎜
0.001
3、
速度移動（X/Z）
m/min
18/20（30/30可選）
※※
加工范圍
４、
床身上最大回轉直徑
㎜
Φ400
５、
最大加工直徑 盤件/軸件
㎜
Φ600/φ250
６、
最大棒料直徑
㎜
Φ63
７、
最大加工外圓長度
㎜
600
※※
主軸
８、
主軸端部形式
A2-8
９、
主軸通孔直徑
Φ79
１０、
主軸轉數級數
級
無
１１、
主軸轉數范圍
r.p.m
45-3500（設計時：理論6000-8000）
１２、
主軸中心高
mm
135
※※
電機
1３、
主電機功率
kw
4/5.5/7.5/11(可選）
14、
進給電機
kw
1.3/1.5/1.8(可選）
※※
刀具
15、
刀架最大裝刀量
把
8工刀塔/10工刀塔
16、
外圓方刀尺寸
㎜
20×20
17、
內孔鏜刀尺寸
㎜
φ20
※※
尾座
18、
尾座錐度
M14
19、
尾座套筒
Φ80
20、
尾座行程
㎜
120
※※
其它
21、
定位精度
mm
0.005
22、
重復定位精度（X/Z/Y）恒溫下
㎜
0.003
23、
床身結構
45度
24、
總裝機空量約
kw
11
25、
機床凈重
Kg
2900
26、
外形尺寸（長×寬×高）
㎜
2160×1380×1850
二、CKX6163D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置 主要材料清單
1、
主軸電機
上海森力瑪/德驅池4KW變頻電機—(根據產品加工要求，可選配）
主軸變頻調速器
T4-11GB
2、
主軸軸承
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）
3、
數控系統
北京KND、臺灣寶元、新代(注:可選日本三菱或發那科)
4、
伺服系統（驅動器+電機）
日本安川0.85KW/1.3KW，邁信1.3KW/1.5KW
5、
X、Z軸滾珠絲桿
臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32）
6、
X、Z軸直線導軌
臺灣銀泰或上銀P級重負荷直線導軌
7、
X、Z軸軸承
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）
8、
刀架形式
刀塔式
9、
液壓回轉油缸
臺灣回轉油缸
10、
液壓站
臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統
11、
電腦潤滑系統
河谷
|
1、 |
主軸電機 |
上海森力瑪/德驅池4KW變頻電機—(根據產品加工要求，可選配） |
|
|
主軸變頻調速器 |
T4-11GB |
|
2、 |
主軸軸承 |
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） |
|
3、 |
數控系統 |
北京KND、臺灣寶元、新代(注:可選日本三菱或發那科) |
|
4、 |
伺服系統（驅動器+電機） |
日本安川0.85KW/1.3KW，邁信1.3KW/1.5KW |
|
5、 |
X、Z軸滾珠絲桿 |
臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32） |
|
6、 |
X、Z軸直線導軌 |
臺灣銀泰或上銀P級重負荷直線導軌 |
|
7、 |
X、Z軸軸承 |
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） |
|
8、 |
刀架形式 |
刀塔式 |
|
9、 |
液壓回轉油缸 |
臺灣回轉油缸 |
|
10、 |
液壓站 |
臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統 |
|
11、 |
電腦潤滑系統 |
河谷 |
三、CKX6163D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置 機床結構特點

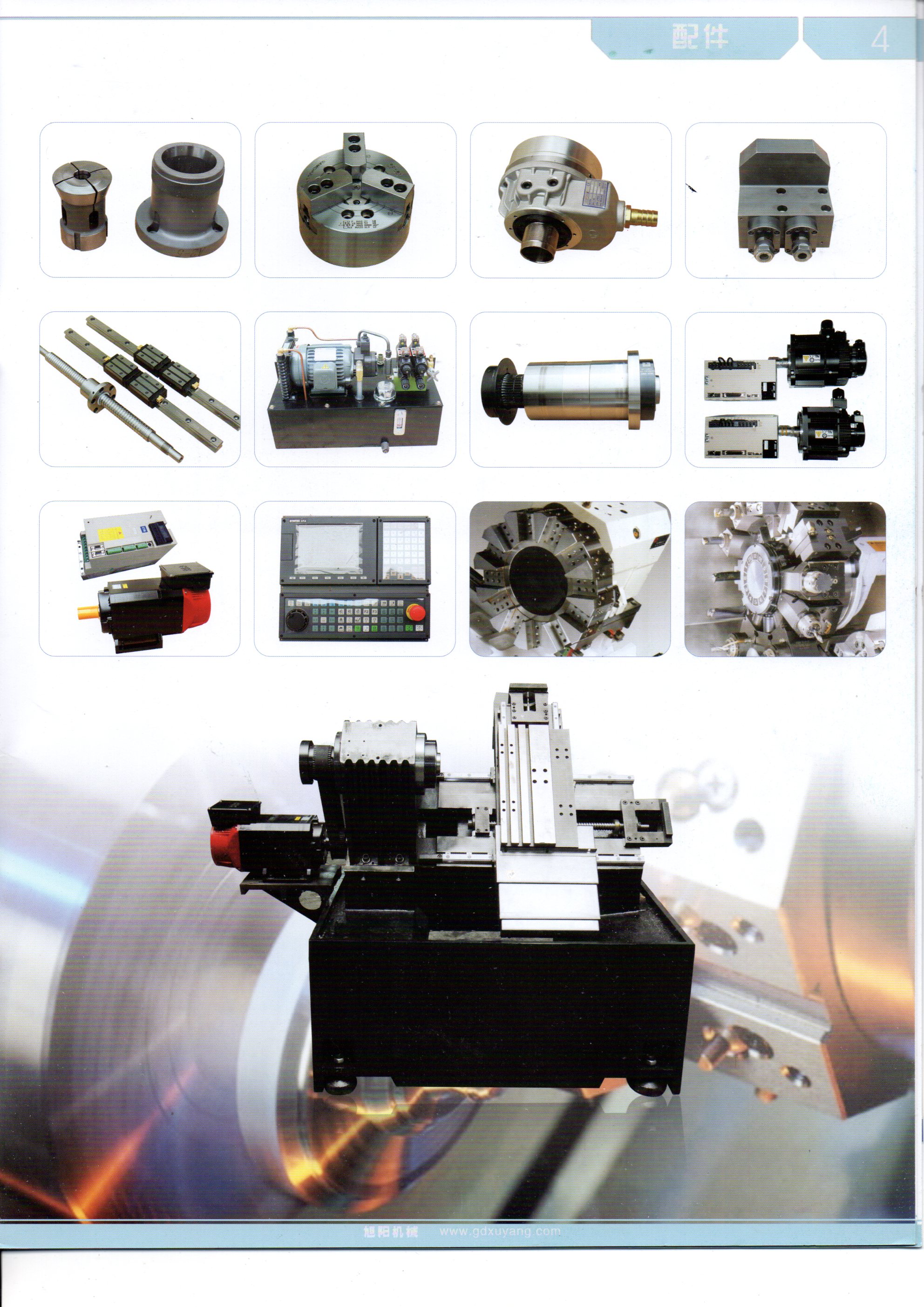

■ 高精度、高剛性、重負荷主軸。
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。

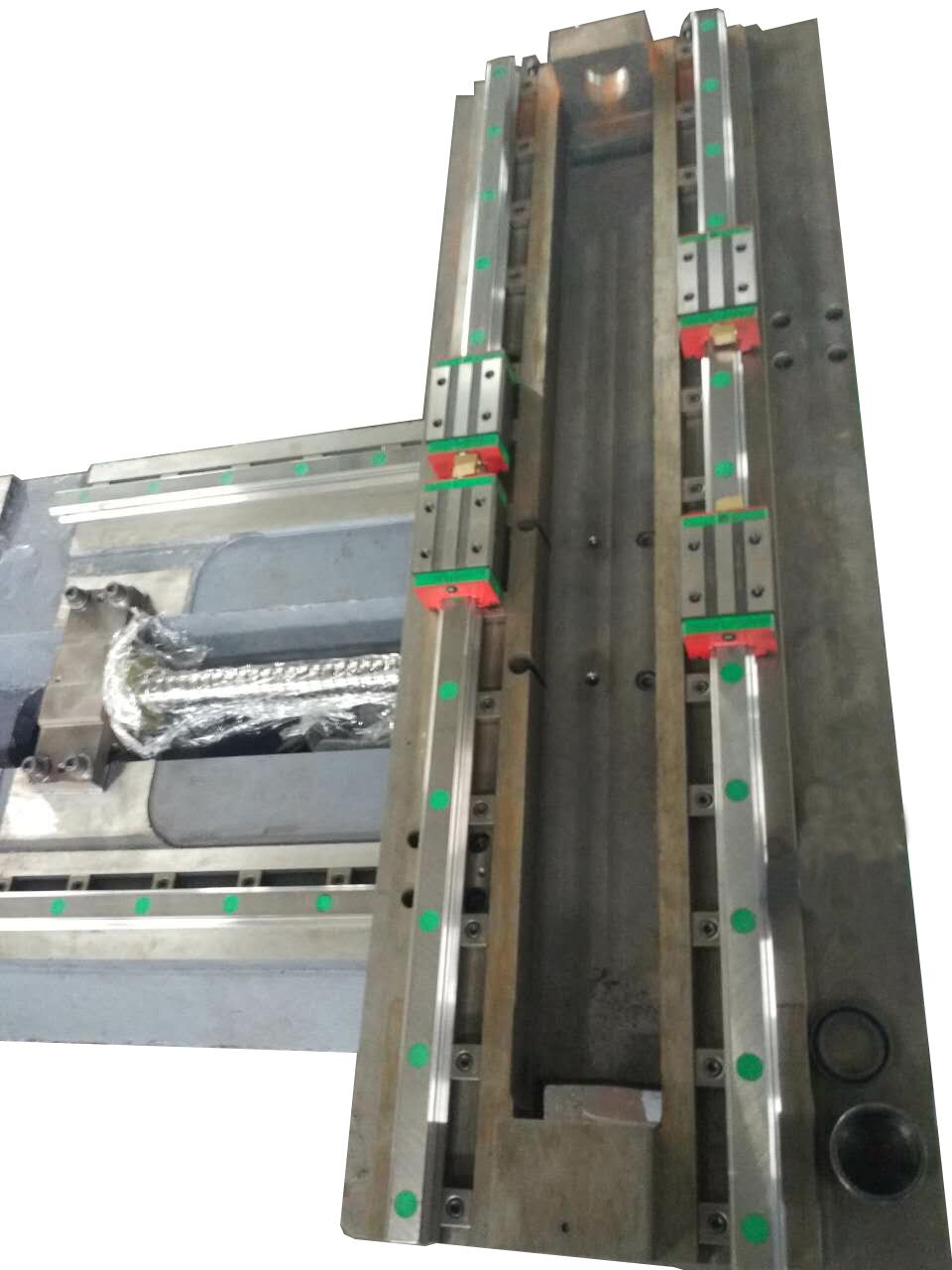

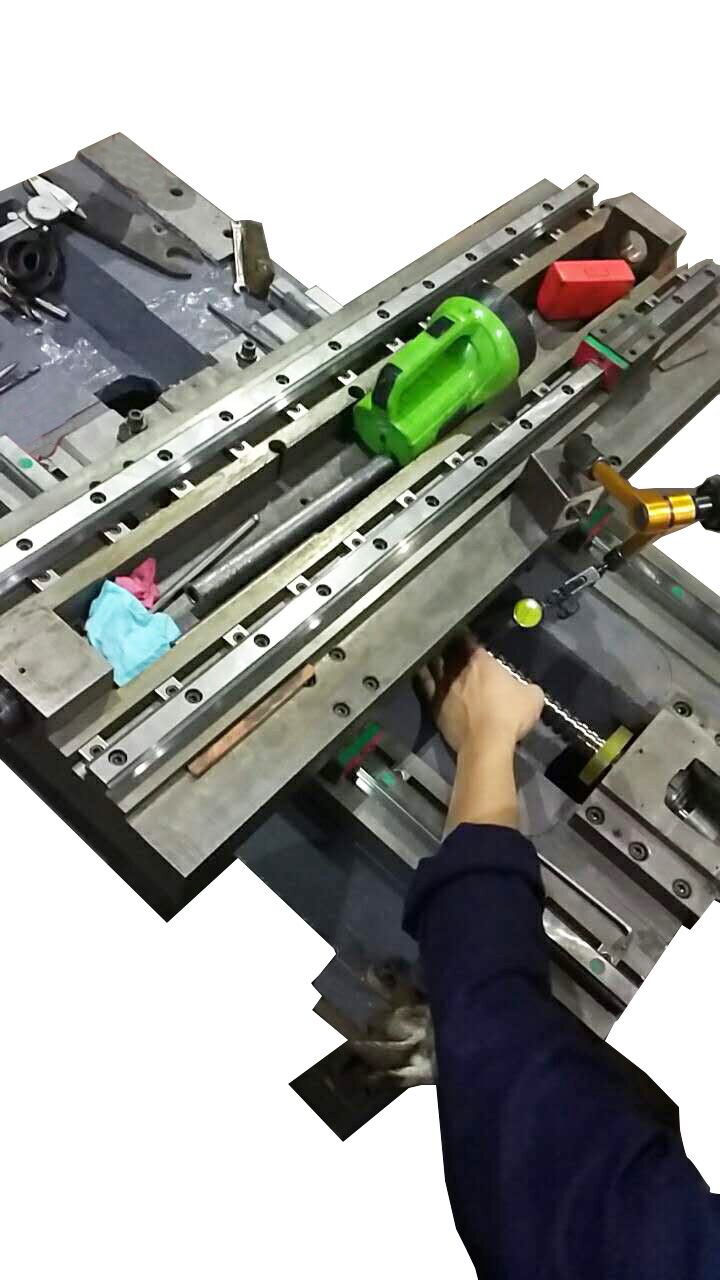

■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
■ 采用優美的全封閉防護罩，防水性能好?；顒?dòng)門開啟輕松自如。

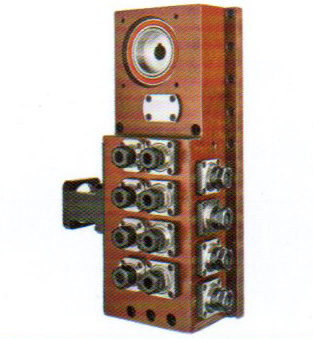

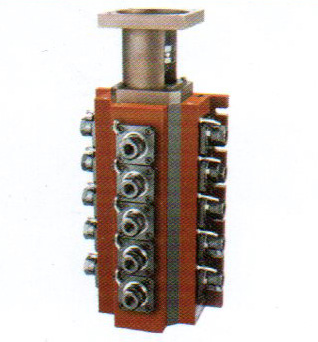

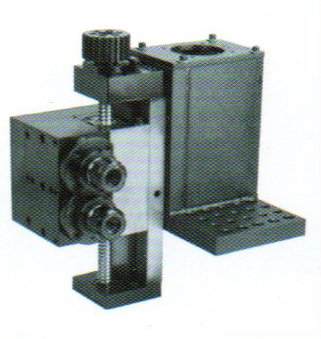

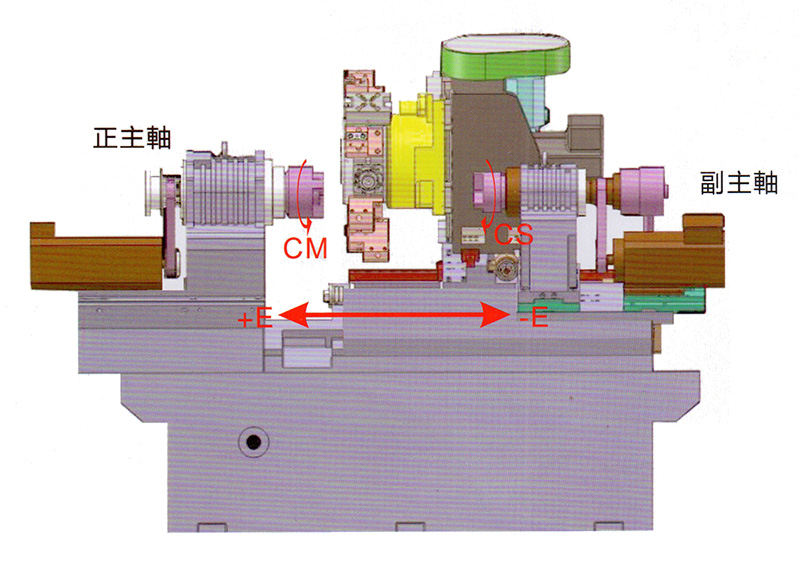

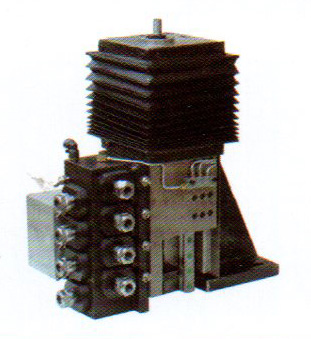

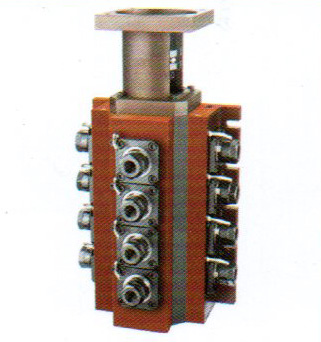

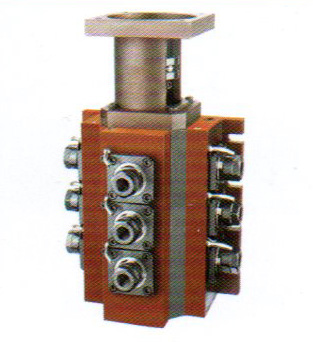

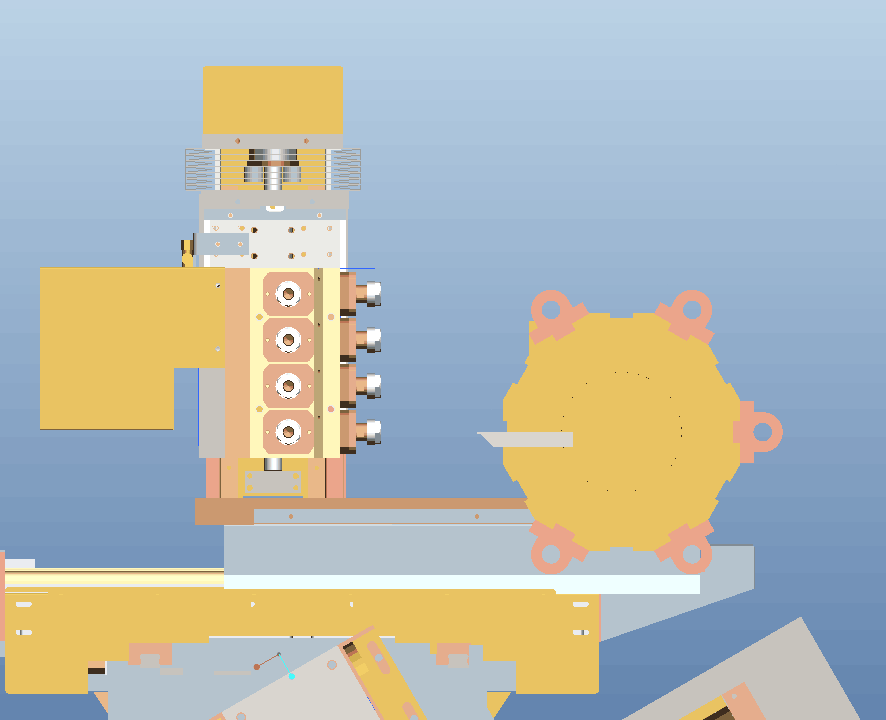

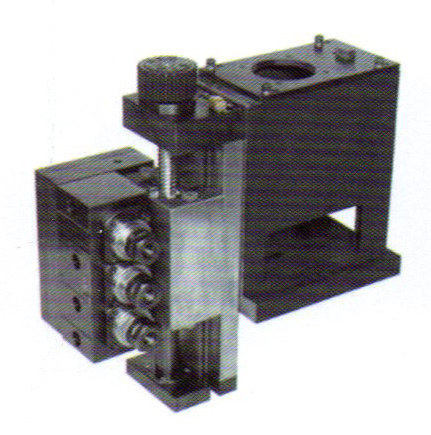

■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪?shí)現主軸360度任意分度定位，鉆、攻、銑功能。
（注意： 機種不同要求不同，可選不同的動力頭）
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。

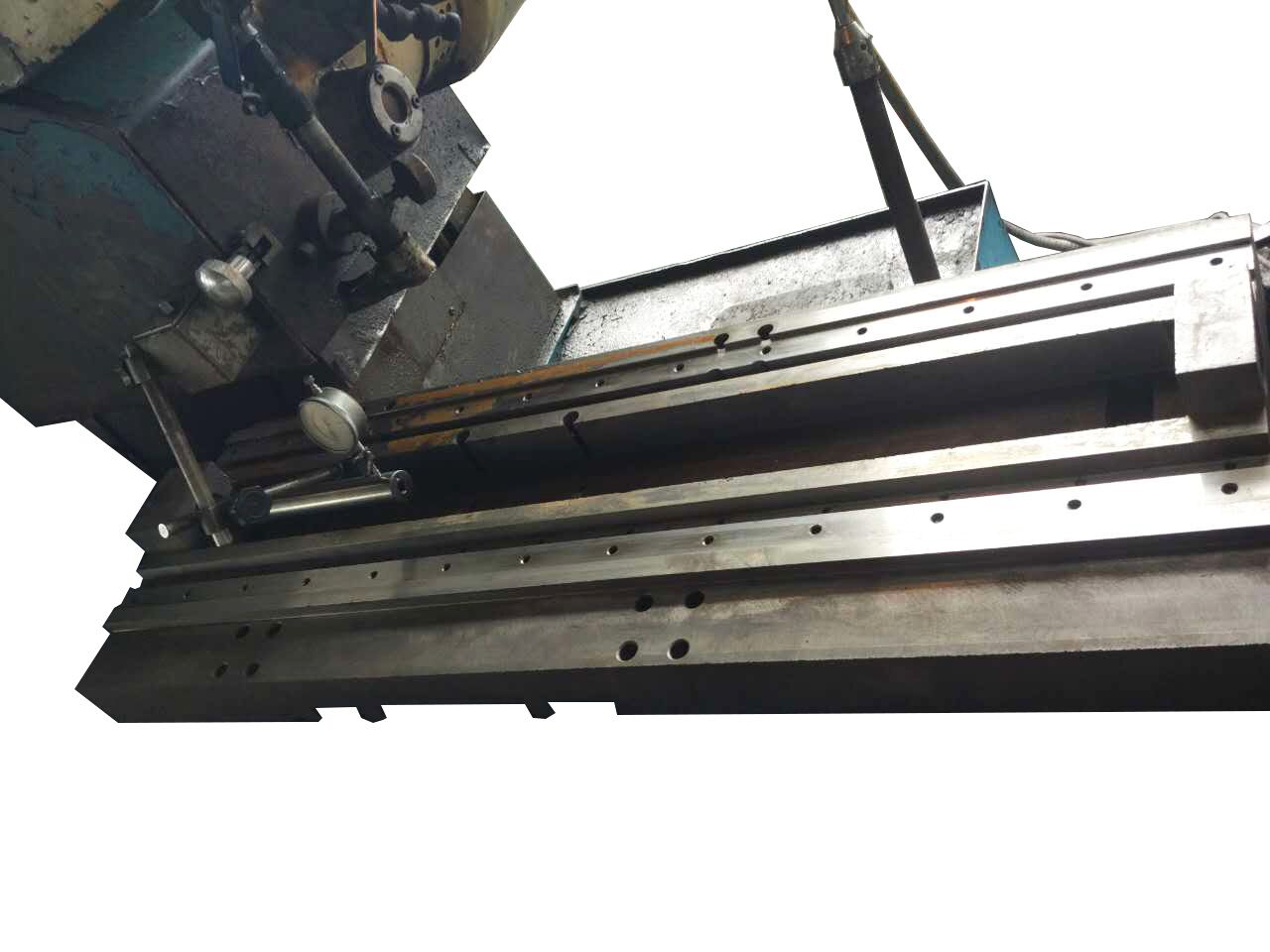

■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境(機種不同鑄件可選）。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境
（注意：機種不同鑄件可選）。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境

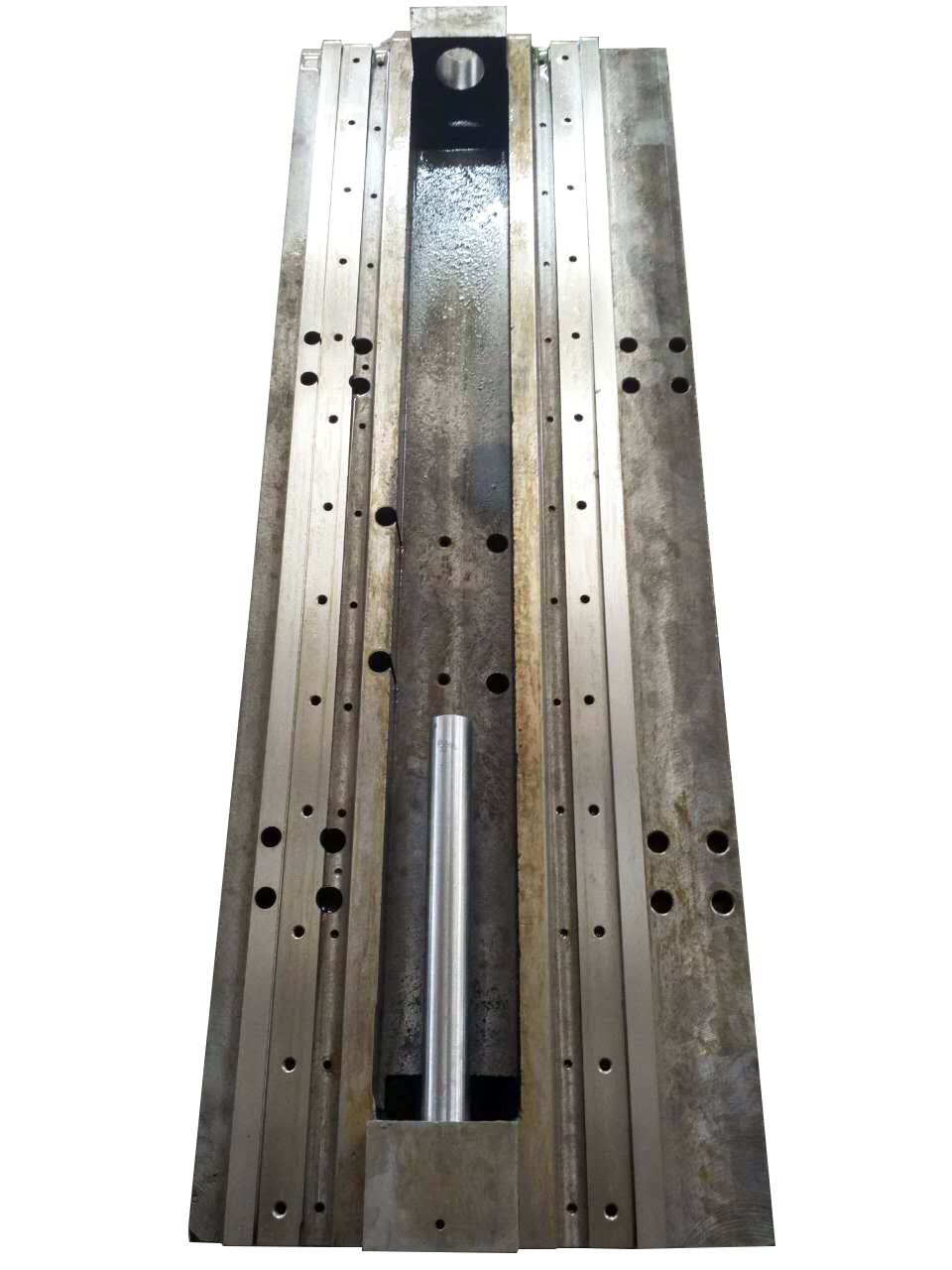

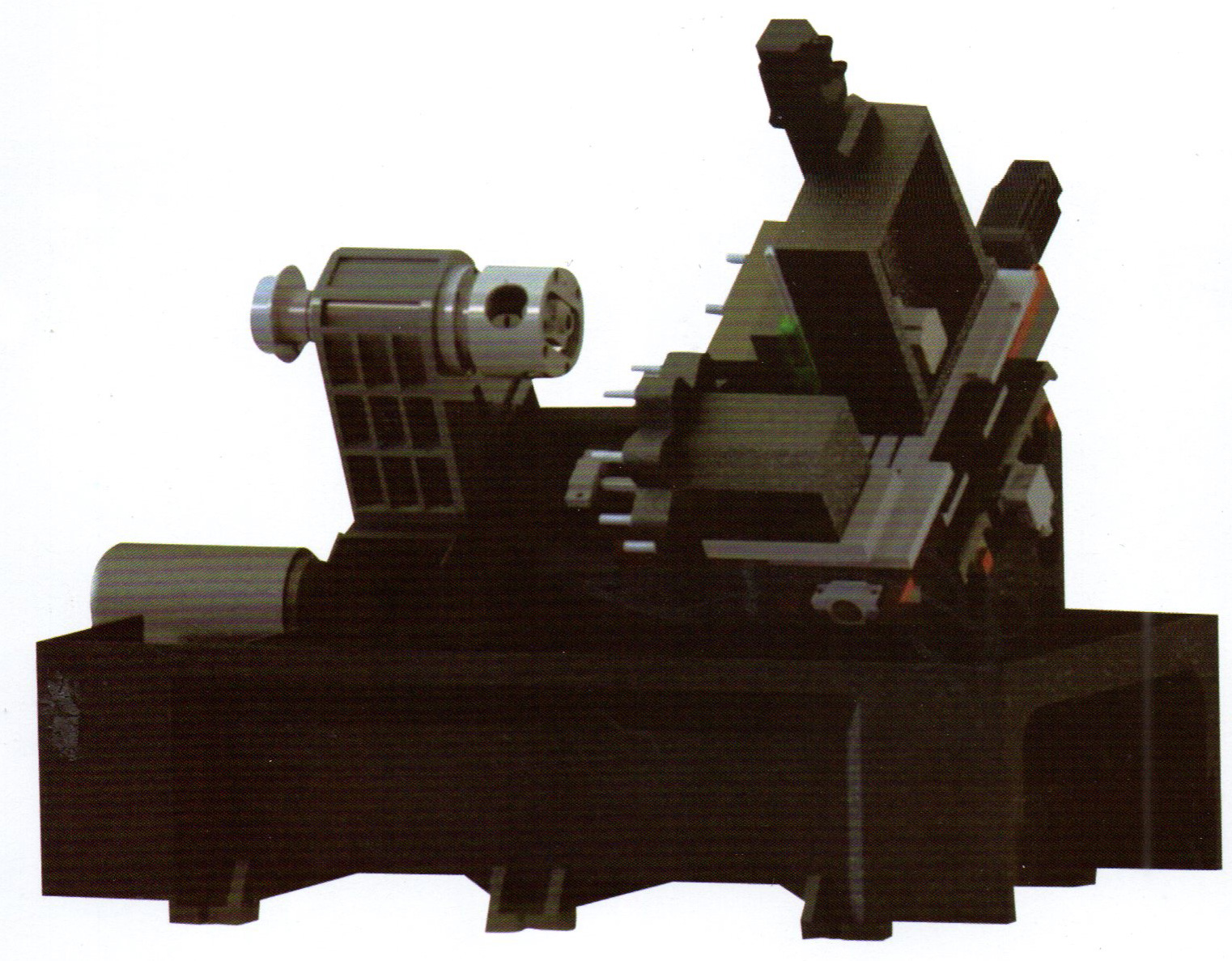

（下圖為鑄件部分

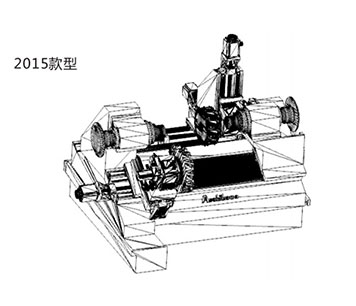

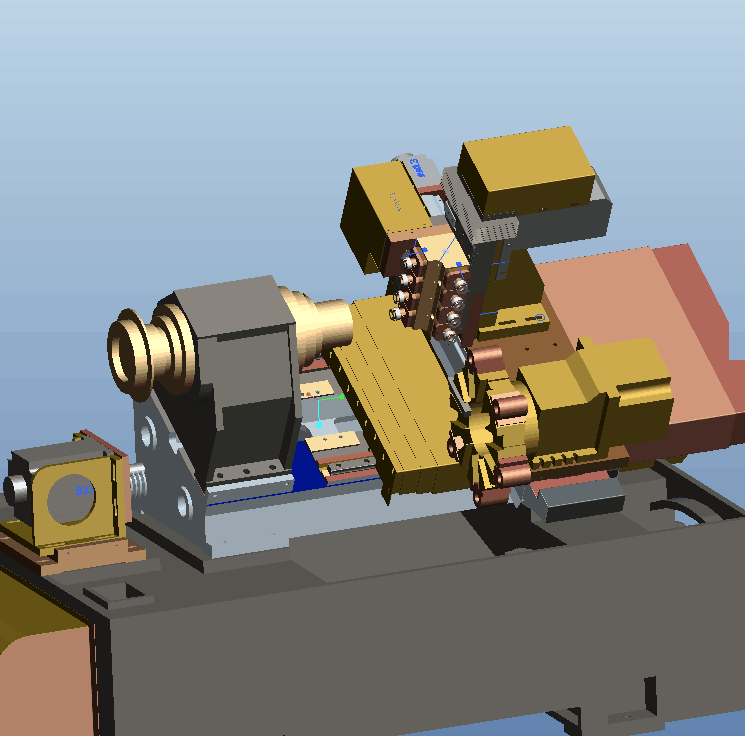

分解圖）—僅供參考，裝配整機以實際工程圖紙為主

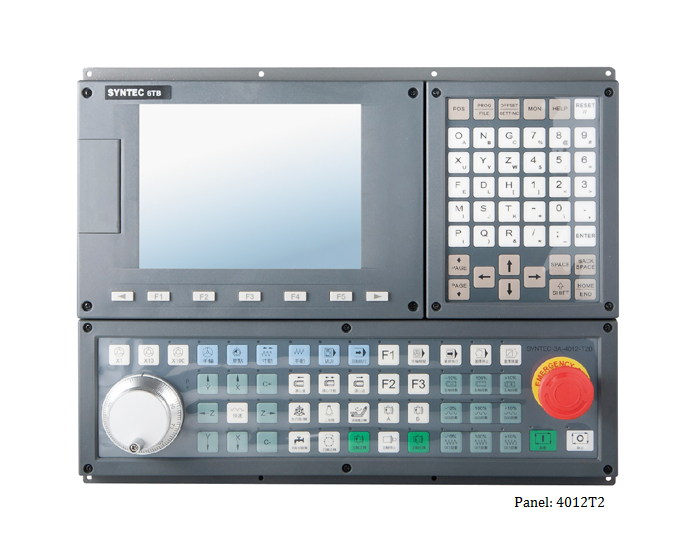

■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
■ （選配）數控車床油浴送料機
機床結構特點 Construction and feature of machine tool
■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。
■ 剛性好，操作、排屑方便。
