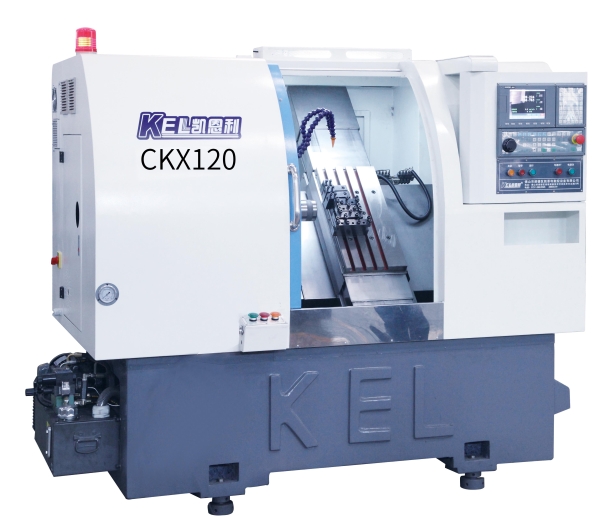

CKX120C∠45斜床身高配置(排刀機帶尾座）
產品型號：CKX120C∠45斜床身高配置(排刀機帶尾座）
一、（120型斜軌式排刀機帶尾座—可過120棒料;有效行程X/Z軸:720/580mm）設 備 主 要 技 術 參 數
序號
項 目
單 位
參 數
1
導軌形式
直線導軌
2
刀具安裝形式
排刀式
3
床身上最大回轉直徑
mm
350
4
最大加工直徑(盤件/軸件)
mm
300/250
5
主軸內徑
mm
φ145
6
主軸拉桿內徑
mm
φ125
7
自動送棒料最大直徑
mm
φ120
8
有效行程X/Z軸
mm
720/580
9
中心高（距刀架板面）
mm
50
10
加工精度
圓度
mm
≤0.005
11
同軸度
mm
≤0.005/100
12
絲桿最大快速移動
m/min
x軸18/z軸24
13
最大排刀數量
把
8
14
主軸變頻電機功率
Kw
7.5kw (選伺服5.5KW)
15
X、Z向電機扭矩參數
NM
6、8(選伺服6、6）
16
主軸轉速范圍
r/min
50—4500(選伺服50—2500）
17
主軸端部形式
18
機床重量
KG
2900
19
外形尺寸（長x寬x高）
mm
2160x1380x1850
二、CKX120C∠45斜床身高配置(排刀機帶尾座） 材料清單
（特別說明1：因為客戶加工零配件的要求各不相同，故以簽約時的合同為準，請閱讀者理解和支持........
特別說明2：以下材料清單，是凱恩利機械公開推薦發布的材料清單，僅供參考作用，最終選定以簽約時的合同為準.)
CKX120C∠45斜床身高配置(排刀機帶尾座） 材料清單
機械部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
床身
HT250
鑄件
1臺
2
大拖板
HT250
鑄件
1塊
3
小拖板
HT250
鑄件
1塊
4
主軸箱
HT250
鑄件
1只
5
主軸普森
PC170套筒式（采用NSKP4軸承）
臺 灣
1條
可選項
6
主軸轉速
5000轉/分
7
主軸通孔
φ46
8
絲桿
R32-10K3-558-736
臺灣上銀
1條
絲桿
R32-10K3-558-736
臺灣上銀
1條
9
絲桿軸承
25TAC62
德國FAG
6只
10
線軌
HGH30CA760（Z軸最大行程：580mm)
臺灣上銀
2條
線軌
HGH25CA700(X軸最大行程：720mm)
臺灣上銀
2條
11
回轉缸
輇鑫、佳賀
臺 灣
1臺
可選項
12
防護罩
1套
13
機架
鑄鉄加 3500元
1套
14
大罩
1套
電器部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
系統
新代6T-A
臺 灣
1臺
可選項
2
驅動器
安川
日本
2臺
可選項
3
伺服電機
安川
日本
2臺
可選項
4
變頻器
奧地特
深圳
1臺
可選項
5
主軸電機
德驅馳7.5KW-4極
上 海
1臺
可選項
6
液壓泵電機
群力0.75KW
臺 資
1臺
7
電動潤滑泵
BE2232
中日合資
1臺
8
液壓變量泵
益圣VP-20
臺灣原裝進口
1臺
9
腳踏開關
1個
附加配件
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
單刀架（長）
1個
2
單刀架（短）
1個
3
雙刀架（短）
1個
4
雙刀架（長）
1個
5
鉆孔刀架（中心鉆）
2個
6
鉆夾頭（延長桿）
1套
7
縮套(軸頭）
1個
8
嗦咀
1個
9
拉桿
1條
10
系統說明書
1本
11
工具箱
附帶:六角匙9條.呆板：8-19：5把
1個
三、CKX120C∠45斜床身高配置(排刀機帶尾座） 數控車床 結構特點
機床結構特點 Construction and feature of machine tool
■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。
■ 高精度、高剛性、重負荷主軸。
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
■ 剛性好，操作、排屑方便。
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
■ 采用優美的全封閉防護罩，防水性能好?；顒娱T開啟輕松自如。
■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪崿F(xiàn)主軸360度任意分度定位，鉆、攻、銑功能。
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
