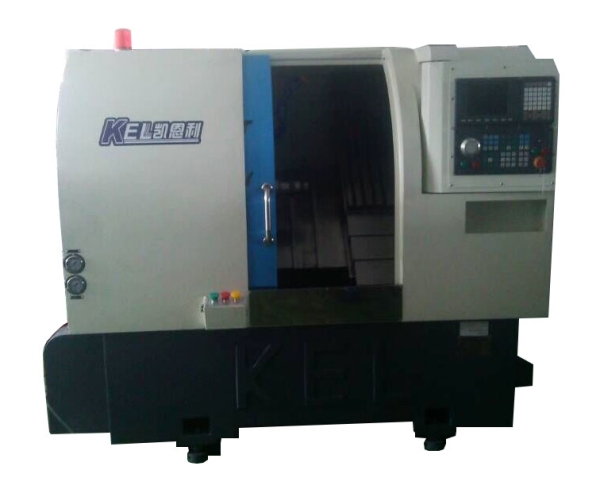

CK6136C ∠30斜床身排刀式 數控車床（標準配置 排刀機）
一、CKX6136C∠30 斜床身標準配置數控車床 參數表
KEL-36機型—CKX6136C排刀機∠30 斜床身排刀機 （X軸行程700mm/ Z軸行程280mm）
項目
項目名稱
參數與規格
單位
項目
項目名稱
參數與規格
單位
主 軸
主軸鼻端（筒夾座）
A2-4 ASA
機械精度
Z軸重復定位精度
0.003
mm
主軸中心高度到地面
1075
mm
X軸重復定位精度
0.003
mm
主軸中心高度到前面距離
450
mm
表面粗糙度
0.4～1.6
々
主軸通孔直徑
Φ46
mm
內存程序容量
KB
加工范圍
床身上最大回轉直徑（最大旋徑）
Φ310
mm
圓度
≤0.003
mm
刀架上床身上最大回轉直徑（最大旋徑）
Φ100
mm
錐度
≤0.005/100
mm
最大加工零件直徑
Φ160
mm
床身
一體化鑄件/分體式鑄件/鋼板焊接（看產品選型）
看產品選型
可選
最大加工長度
200
㎜
刀具
外徑刀座
16*16
mm
最大棒料通孔直徑
Φ36
mm
內徑刀座直徑
￠20
mm
自動送料最大直徑
￠35×2500
mm
可裝刀座數量
8
PCS
（電機）電控系統
主軸馬達功率
3～4
kw
液壓尾座
液壓尾座
無
變頻器
5.5
kw
外型尺寸
機床凈重
2600
kg
主軸最高轉速
4500
rpm
外形尺寸（長×寬×高）
2160×1380×1700
mm
主軸轉數級數
無級
級
主軸馬達輸出扭力
36
N－m
容 量
水箱容量
95
L
X軸進給伺服馬達功率（看產品選型）
0.85~1.5
kw
液壓油容量
60
L
X軸進給伺服馬達功率（看產品選型）
0.85~1.6
kw
潤滑油容量
2
L
X軸進給伺服馬達扭力（看產品選型）
4.4-6.0
N-m
總功率
總功率
5.5-8.8
kw
X軸進給伺服馬達扭力（看產品選型）
4.4-6.0
N-m
外型尺寸
長×寬×高
2160×1350×1760
mm
移動范圍
X軸最小設定單位
0.001
mm
重量
2600
kg
Z軸最小設定單位
0.001
mm
占地面積
3
㎡
X軸行程
700
mm
Z軸行程
280
mm
X軸快移速度（看產品選型）
18-25-30
m/min
Z軸快移速度（看產品選型）
18-25-30
m/min
機床隨機配件表
項目序號
項目名稱
參數與規格
單位
項目
項目名稱
參數與規格
單位
1、
嗦咀
個
1
2、
夾頭
個
1
3、
拉桿
條
1
4、
系統說明書
份
1
5、
工具箱
套
1
6、
方刀座
個
4
7、
鏜孔刀座
個
2
8、
腳踏開關
個
1
二、CKX6136C∠30 斜床身標準配置數控車床 材料表
CKX6136C∠30 斜床身標準配置表
機械部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
床身
HT250
鑄件
1臺
2
大拖板
HT250
鑄件
1塊
3
小拖板
HT250
鑄件
1塊
4
主軸箱
HT250
鑄件
1只
5
主軸
PC150套筒式（采用NSKP4軸承）
臺灣品江
1條
可選項
6
主軸轉速
5000轉/分
7
主軸通孔
φ36
8
絲桿
R32-10K3-595-730
臺灣上銀
1條
絲桿
R32-10K3-570-695
臺灣上銀
1條
9
絲桿軸承
25TAC62
德國FAG
6只
10
線軌
HGH25CA700（Z軸最大行程：280mm)
臺灣上銀
2條
線軌
HGW30CA770(X軸最大行程：700mm)
臺灣上銀
2條
11
回轉缸
中國佛山
1臺
可選項
12
防護罩
1套
13
機架
(標配)鋼板焊接
1套
（選配置）鑄鉄加 3500元
14
大罩
1套
電器部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
系統
寶元508
臺 灣
1臺
（可選）新代6T-A
2
驅動器
邁信1.5KW
武漢
2臺
可選項
3
伺服電機
邁信1.5KW
武漢
2臺
可選項
4
變頻器
奧地特
深圳
1臺
可選項
5
主軸電機
德驅馳4KW-4極
上 海
1臺
可選項
6
液壓泵電機
群力0.75KW
臺 資
1臺
7
電動潤滑泵
BE2232
中日合資
1臺
8
液壓變量泵
益圣VP-20
臺灣原裝進口
1臺
9
腳踏開關
1個
附加配件
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
單刀架（長）
1個
2
單刀架（短）
1個
3
雙刀架（短）
1個
4
雙刀架（長）
1個
5
鉆孔刀架（中心鉆）
2個
6
鉆夾頭（延長桿）
1套
7
縮套(軸頭）
1個
8
嗦咀
1個
9
拉桿
1條
10
系統說明書
1本
11
工具箱
附帶:六角匙9條.呆板：8-19：5把
1個
CKX6136C∠30 斜床身標準配置表
機械部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
床身
HT250
鑄件
1臺
2
大拖板
HT250
鑄件
1塊
3
小拖板
HT250
鑄件
1塊
4
主軸箱
HT250
鑄件
1只
5
主軸
PC150套筒式（采用NSKP4軸承）
臺灣品江
1條
可選項
6
主軸轉速
5000轉/分
7
主軸通孔
φ36
8
絲桿
R32-10K3-595-730
臺灣上銀
1條
絲桿
R32-10K3-570-695
臺灣上銀
1條
9
絲桿軸承
25TAC62
德國FAG
6只
10
線軌
HGH25CA700（Z軸最大行程：280mm)
臺灣上銀
2條
線軌
HGW30CA770(X軸最大行程：700mm)
臺灣上銀
2條
11
回轉缸
中國佛山
1臺
可選項
12
防護罩
1套
13
機架
(標配)鋼板焊接
1套
（選配置）鑄鉄加 3500元
14
大罩
1套
電器部分
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
系統
寶元508
臺 灣
1臺
（可選）新代6T-A
2
驅動器
邁信1.5KW
武漢
2臺
可選項
3
伺服電機
邁信1.5KW
武漢
2臺
可選項
4
變頻器
奧地特
深圳
1臺
可選項
5
主軸電機
德驅馳4KW-4極
上 海
1臺
可選項
6
液壓泵電機
群力0.75KW
臺 資
1臺
7
電動潤滑泵
BE2232
中日合資
1臺
8
液壓變量泵
益圣VP-20
臺灣原裝進口
1臺
9
腳踏開關
1個
附加配件
序號
名 稱
型 號
材 質
產 地
數量
備 注
1
單刀架（長）
1個
2
單刀架（短）
1個
3
雙刀架（短）
1個
4
雙刀架（長）
1個
5
鉆孔刀架（中心鉆）
2個
6
鉆夾頭（延長桿）
1套
7
縮套(軸頭）
1個
8
嗦咀
1個
9
拉桿
1條
10
系統說明書
1本
11
工具箱
附帶:六角匙9條.呆板：8-19：5把
1個
三、CKX6136C∠30 斜床身標準配置數控車床 機床結構特點
| 機床結構特點 Construction and feature of machine tool | |||
| ■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。 | |||
|
■ 高精度、高剛性、重負荷主軸。
|
|||
|
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
|
|||
| ■ 剛性好，操作、排屑方便。 | |||
|
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
|
|||
|
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
|
|||
|
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。 |
|||
|
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
|
|||
|
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
|
|||
|
■ 采用優美的全封閉防護罩，防水性能好?；顒娱T開啟輕松自如。
|
|||
|
■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪崿F(xiàn)主軸360度任意分度定位，鉆、攻、銑功能。
|
|||
|
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
|
|||
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境。
|
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
■ （選配）數控車床油浴送料機
