CK-25PL平床身線軌數控車床（北京凱恩帝系統）
技術文件 產品型號： KEL-CK-25PL 產品名稱：平床身線軌數控車床
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com
阿里網址：https://sallywen.1688.com 凱恩利網址： duoroupenzai.com.cn
|
Item No. |
名稱Name |
型號Specification |
品牌Brand |
數量Qty |
單價Unit Price |
金額Amount |
備注Remark |
|
01 |
數控車床 |
KEL-CK-25PL |
KEL 凱恩利 |
壹 |
|
|
|
|
人民幣大寫：。 |
|||||||
|
配置：北京凱恩帝控制系統、主軸無極調速、X/Z兩軸凱恩帝伺服電機、排刀座、自動潤滑、冷卻、照明、工具箱、說明書。 |
|||||||
付款方式：
交貨時間：
運輸方式：
保修期:
目 錄：
一、機床介紹 二、機床特點 三、主要零件結構圖 四、機床外觀圖片 五、機床主要技術參數 六、機床主要配件、產地 七、培訓、售后服務 八、報價單
一、機床介紹：
此系列數控車床具有精度高、速度快、經濟實用、外觀大方、占地空間小，具有走刀機與走芯機的多重優點，特別適合用于鐘表首飾、水暖閥門、汽摩配件、機械加工、電子儀器等行業粗精車削、多批量高效率自動化生產；能夠滿足通常的軸類、盤類零件的內外圓柱表面、錐面、球面、臺階、溝槽、各種螺紋和復雜曲面的連續或單件加工，能滿足現在及未來社會發展需求。
二、機床特點：
1、機床床身為平置安裝，整體樹脂砂一體鑄造，經振動及自然時效、二次退火處理、消除應力，使整機具有高剛性、優良的減震性和強韌性，保證精度持久不變、各項性能長久穩定。
2、 X/Z兩軸導軌為臺灣上銀HIWIN或銀泰PMI高剛性直線導軌，精密滾珠絲桿中置，傳動無傾復力矩及反向間隙， G0快移速度標達18M/min，，全行程直線度校正，確保機床運動效率高、精確度好、保持性長久穩定。
3、機床采用排刀架結構（可選配四工位電動刀架+排刀架），使重復換刀誤差為最小，換刀高速準確，無需旋轉刀架換刀，大幅節省加工時間，刀具直接固定在工作臺的刀座上，可實現復雜的軸類、盤類零件的多刀快速加工。
4、該機床可采用壓縮空氣（可選液壓系統）作為工件夾緊的動力，可以使工件快速夾緊，動作簡捷高速，并可提供特殊的工裝夾具，以滿足用戶各種零件加工的需要。
5、機床采用機電一體化設計，整體布局緊湊合理、操作方便宜人，維修方便。
6、機床采用全防護設計，可防止機床在加工過程中進入危險狀態，保護操作者安全并防水、防油的外滲漏，使工廠環境干凈、整潔、環保。
三、主要零件結構圖：

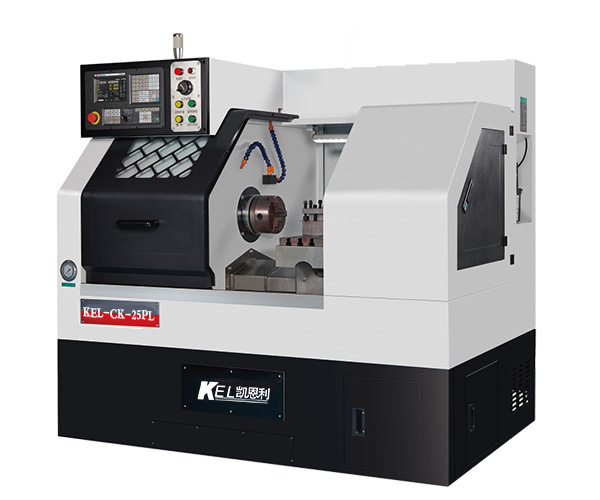

四、產品圖片：
五、CK-25PL技術參數：
|
項目 |
單位 |
CK-25PL |
|
床身上最大回轉直徑 |
mm |
300 |
|
滑板上最大回轉直徑 |
mm |
140 |
|
最大加工長度 |
mm |
100 |
|
主軸轉速范圍 |
rpm/min |
30-3000 |
|
主軸轉速級數 |
rpm |
無級調速 |
|
主軸通孔直徑 |
mm |
Φ37 |
|
拉桿通孔直徑 |
mm |
Φ25 |
|
主軸電機功率 |
KW |
3.0 |
|
導軌形式 |
type |
線性導軌 |
|
X軸行程 |
mm |
500 |
|
Z軸行程 |
mm |
260 |
|
X軸最大快移速度 |
m/min |
12 |
|
Z軸最大快移速度 |
m/min |
18 |
|
X軸重復定位精度 |
mm |
±0.005 |
|
Z軸重復定位精度 |
mm |
±0.005 |
|
工件加工精度 |
GB |
IT6-IT7 |
|
工件粗糙度 |
um |
Ra≤1.6 |
|
刀架形式 |
type |
排刀座 |
|
刀桿截面積 |
mm |
20×20 |
|
機床重量 |
KG |
1000 |
|
機床外形尺寸（L×W×H） |
mm |
1360×1050×1520 |
備注：由于本公司對產品規格設計不斷進行研究改進，以上圖片及參數僅供參考，如有更新以出廠實物為準。
六、主要配件品牌產地：
|
配件名稱 |
品牌產地 |
|
數控系統 |
北京凱恩帝 |
|
X軸伺服電機 |
北京凱恩帝 |
|
Z軸伺服電機 |
北京凱恩帝 |
|
主軸 |
神州數控 |
|
夾頭 |
神州數控 |
|
排刀架 |
神州數控 |
|
X/Z軸滾珠絲杠 |
臺灣上銀/銀泰 |
|
X/Z線性導軌 |
臺灣上銀/銀泰 |
|
全防護鈑金 |
神州數控 |
|
床身（樹脂砂鑄件） |
神州數控 |
|
床腳（樹脂砂鑄件一體） |
神州數控 |
七、1).培訓：
2)售后服務及承諾：
1、機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予回復；如不能立即答復的在1小時內回復，12至24小時內到達現場，給予處理，特殊情況由雙方協商確定。
2、機床自驗收合格之日起，免費保修一年(保修期內免配件及人工服務費)，保修期內如因人為因素或自然
災害不可抗力原因而造成的損壞，需要改換配件的，則酌情收取零件成本費。
3、質保期外，我方提供終身有償維修服務，只收取所更換零件成本費、人員交通車旅費。
