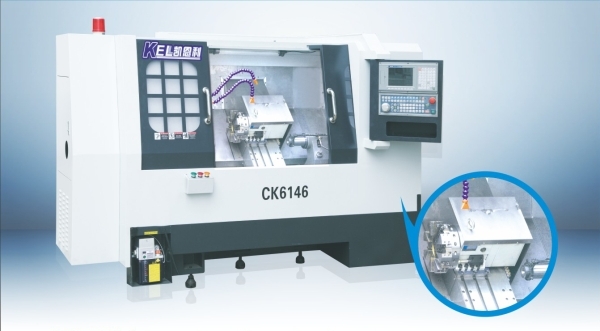

CKX6146C—W (排刀帶尾座機）∠45斜床身高配置表

一、

主要技術參數

序號

項目名稱

單位

項目參數表

※※

移動范圍

1、

行程（X/Z）

㎜

720/580

2、

設定單位（X/Z）

㎜

0.001

3、

速度移動（X/Z）

m/min

18/20（30/30可選）

※※

加工范圍

４、

床身上回轉直徑

㎜

Φ350

５、

加工直徑 盤件/軸件

㎜

Φ300/φ90

６、

棒料直徑

㎜

Φ45

７、

加工外圓長度

㎜

420

※※

主軸

８、

主軸端部形式

A2-5

９、

主軸通孔直徑

Φ56

１０、

主軸轉數級數

級

無

１１、

主軸轉數范圍

r.p.m

45-4500（設計時：理論6000-8000）

１２、

主軸中心高

mm

50

※※

電機

1３、

主電機功率

kw

4/5.5(可選）

14、

進給電機

kw

0.85/1.3/1.5(可選）

※※

刀具

15、

刀架裝刀量

把

8把排刀

16、

外圓方刀尺寸

㎜

20×20

17、

內孔鏜刀尺寸

㎜

φ20

※※

尾座

18、

尾座錐度

M14

19、

尾座套筒

Φ70

20、

尾座行程

㎜

100

※※

其它

21、

定位精度

mm

0.005

22、

重復定位精度（X/Z/Y）恒溫下

㎜

0.003

23、

床身結構

45度

24、

總裝機空量約

kw

9

25、

機床凈重

Kg

2600

26、

外形尺寸（長×寬×高）

㎜

1800×1270×1600

二、

主要材料清單

1、

主軸電機

上海森力瑪/德驅池4KW變頻電機—(根據產品加工要求，可選配）

主軸變頻調速器

T4-5.0GB

2、

主軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）

3、

數控系統

北京KND、臺灣寶元、新代(注:可選日本三菱或發那科)

4、

伺服系統（驅動器+電機）

日本安川0.85KW/1.3KW，邁信1.3KW/1.5KW

5、

X、Z軸滾珠絲桿

臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ25）

6、

X、Z軸直線導軌

臺灣銀泰或上銀P級重負荷直線導軌

7、

X、Z軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）

8、

刀架形式

排刀式

9、

液壓回轉油缸

臺灣回轉油缸

10、

液壓站

臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統

11、

電腦潤滑系統

河谷
