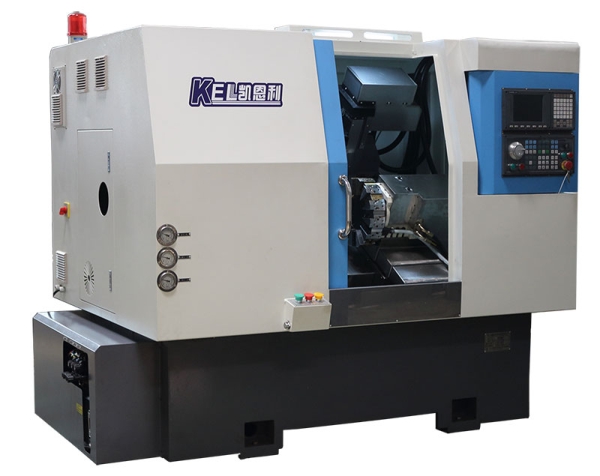

機床結構特點 Construction and feature of machine tool

■  適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。

■  高精度、高剛性、重負荷主軸。

主軸采用原裝進口日本NSK或德國FAG  P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。

■  剛性好，操作、排屑方便。

高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。

■  高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。

兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。

■  液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。

■  采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。

■  采用優美的全封閉防護罩，防水性能好?；顒娱T開啟輕松自如。

■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭?？蓪崿F(xiàn)主軸360度任意分度定位，鉆、攻、銑功能。 （注意： 機種不同要求不同，可選不同的動力頭）

■  機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。

■  底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境(機種不同鑄件可選）。

■  底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境

（注意：機種不同鑄件可選）。



■  底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境

（下圖為鑄件部分

分解圖）—僅供參考，裝配整機以實際工程圖紙為主



■  操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）



■  （選配）數控車床油浴送料機
