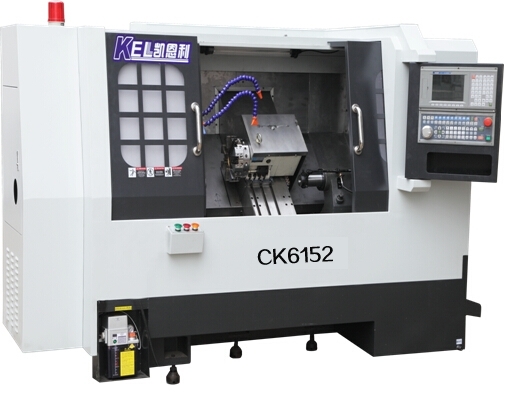

CKX6152D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置?
一、CKX6152D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置 參數表
| CKX6152D—W(刀塔帶尾座機）∠45斜床身高配置表 | |||
| 一、 | 主要技術參數 | ||
| 序號 | 項目名稱 | 單位 | 項目參數表 |
| ※※ | 移動范圍 | ||
| 1、 | 最大行程（X/Z） | ㎜ | 400/580 |
| 2、 | 最小設定單位（X/Z） | ㎜ | 0.001 |
| 3、 | 速度移動（X/Z） | m/min | 18/20（30/30可選） |
| ※※ | 加工范圍 | ||
| ４、 | 床身上最大回轉直徑 | ㎜ | Φ400 |
| ５、 | 最大加工直徑 盤件/軸件 | ㎜ | Φ450/φ200 |
| ６、 | 最大棒料直徑 | ㎜ | Φ52 |
| ７、 | 最大加工外圓長度 | ㎜ | 420 |
| ※※ | 主軸 | ||
| ８、 | 主軸端部形式 | A2-6 | |
| ９、 | 主軸通孔直徑 | Φ66 | |
| １０、 | 主軸轉數級數 | 級 | 無 |
| １１、 | 主軸轉數范圍 | r.p.m | 45-3500（設計時：理論6000-8000） |
| １２、 | 主軸中心高 | mm | 110 |
| ※※ | 電機 | ||
| 1３、 | 主電機功率 | kw | 4/5.5/7.5/11(可選） |
| 14、 | 進給電機 | kw | 1.3/1.5(可選） |
| ※※ | 刀具 | ||
| 15、 | 刀架最大裝刀量 | 把 | 8工刀塔/10工刀塔 |
| 16、 | 外圓方刀尺寸 | ㎜ | 20×20（可選25×25） |
| 17、 | 內孔鏜刀尺寸 | ㎜ | φ20 |
| ※※ | 尾座 | ||
| 18、 | 尾座錐度 | M14 | |
| 19、 | 尾座套筒 | Φ80 | |
| 20、 | 尾座行程 | ㎜ | 120 |
| ※※ | 其它 | ||
| 21、 | 定位精度 | mm | 0.005 |
| 22、 | 重復定位精度（X/Z/Y）恒溫下 | ㎜ | 0.003 |
| 23、 | 床身結構 | 45度 | |
| 24、 | 總裝機空量約 | kw | 10 |
| 25、 | 機床凈重 | Kg | 2850 |
| 26、 | 外形尺寸（長×寬×高） | ㎜ | 2160×1380×1850 |
| 二、 | 主要材料清單 | ||
| 1、 | 主軸電機 | 上海森力瑪/德驅池4KW變頻電機—(根據產品加工要求，可選配） | |
| 主軸變頻調速器 | T4-7.5GB | ||
| 2、 | 主軸軸承 | 日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） | |
| 3、 | 數控系統 | 北京KND、臺灣寶元、新代(注:可選日本三菱或發那科) | |
| 4、 | 伺服系統（驅動器+電機） | 日本安川0.85KW/1.3KW，邁信1.3KW/1.5KW | |
| 5、 | X、Z軸滾珠絲桿 | 臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32） | |
| 6、 | X、Z軸直線導軌 | 臺灣銀泰或上銀P級重負荷直線導軌 | |
| 7、 | X、Z軸軸承 | 日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） | |
| 8、 | 刀架形式 | 刀塔式 | |
| 9、 | 液壓回轉油缸 | 臺灣回轉油缸 | |
| 10、 | 液壓站 | 臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統 | |
| 11、 | 電腦潤滑系統 | 河谷 | |
二、CKX6152D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置 主要材料清單
| CKX6152D-W ∠45斜床身高配置表（刀塔帶尾座） | ||||||
| 機械部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 床身 | HT250 | 鑄件 | 1臺 | ||
| 2 | 大拖板 | HT250 | 鑄件 | 1塊 | ||
| 3 | 小拖板 | HT250 | 鑄件 | 1塊 | ||
| 4 | 主軸箱 | HT250 | 鑄件 | 1只 | ||
| 5 | 主軸普森 | PC170套筒式（采用NSKP4軸承） | 臺灣 | 1條 | 帶剎車 | |
| 6 | 主軸轉速 | 5000轉/分 | ||||
| 7 | 主軸通孔 | φ66-拉桿通孔φ56 | 可以過52的棒料 | |||
| 8 | 絲桿 | R32-10K3-595-730 | 臺灣上銀 | 1條 | ||
| 絲桿 | R32-10K3-570-695 | 臺灣上銀 | 1條 | |||
| 9 | 絲桿軸承 | 25TAC62 | 德國FAG | 8只 | ||
| 10 | 線軌 | HGH25CA700（Z軸最大行程：580mm) | 臺灣上銀 | 2條 | ||
| 線軌 | HGW30CA770(X軸最大行程：450mm) | 臺灣上銀 | 2條 | |||
| 11 | 回轉缸 | 眾義 | 臺灣 | 1臺 | 優先推薦 | |
| 12 | 機架 | 鑄鉄 | 1套 | (可選)鋼板焊接 | ||
| 13 | 防護罩 | 1套 | ||||
| 14 | 大罩 | 1套 | ||||
| 電器部分 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 系統 | 新代6TA | 臺 灣 | 1臺 | 可選:寶遠508 | |
| 2 | 驅動器 | 安川1.3KW | 日本 | 2臺 | 可選項 | |
| 3 | 伺服電機 | 安川1.3KW | 日本 | 2臺 | 可選項 | |
| 4 | 主軸伺服電機 | 超同步5.5KW/7.5KW | 北京 | 1臺 | 可選項 | |
| 5 | 剎車系統 | 1套 | ||||
| 6 | 液壓泵電機 | 群力0.75KW | 臺 資 | 1臺 | ||
| 7 | 電動潤滑泵 | HL2202-210X 、BBE2232 | 中日合資 | 1臺 | ||
| 8 | 液壓變量泵 | 弋力VP-20(花鍵)、益圣VP-20 | 臺灣原裝進口 | 1臺 | (可選)二個選一個 | |
| 9 | 腳踏開關 | 1個 | ||||
| 附加配件 | ||||||
| 序號 | 名 稱 | 型 號 | 材 質 | 產 地 | 數量 | 備 注 |
| 1 | 刀塔 | 8工位（六鑫或佳速） | 臺灣 | 1套 | 可選（10工位） | |
| 7 | 縮套(軸頭） | 1個 | ||||
| 8 | 嗦咀 | 1個 | ||||
| 9 | 拉桿 | 1條 | ||||
| 10 | 系統說明書 | 1本 | ||||
| 11 | 工具箱 | 附帶:六角匙9條.呆板：8-19：5把 | 1個 | |||
三、CKX6152D—W∠45斜床身數控車床(刀塔帶尾座機）—高配置 機床結構特點
| 機床結構特點 Construction and feature of machine tool | |||
| ■ 適用于重負荷和連續切削，可保持長久的高精度和優質的表面精糙度。 | |||
|
■ 高精度、高剛性、重負荷主軸。
|
|||
|
主軸采用原裝進口日本NSK或德國FAG P4級精密級主軸軸承，經工程計算分析取得較佳化的跨距配置，配合獨特的迷宮式防水設計和散熱片式主軸箱設計，可達到更佳的防水防塵效果。引用高科技潤滑技術及高剛性套筒結構展現較佳穩定性，能確保更大軸向剛性，徑向剛性及加工精度。采用專用主軸電機及進口變頻器，實現大范圍自動無級調速，整支主軸由臺灣普森專業主軸廠家生產。主軸軸承為前三后二排列,更能承受較強沖擊。主軸設計轉速可達8000rpm/min。
|
|||
| ■ 剛性好，操作、排屑方便。 | |||
|
高強度，床身傾斜45°，采用優質鑄鐵樹脂砂造型，并經二次退火處理，保證鑄件穩定性，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置，使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
|
|||
|
■ 高剛性、高精度、高速度的進口臺灣上銀或銀泰P級線性滑軌，C3精密滾珠絲桿，專用日本NSK/德國FAG絲桿軸承。絲桿兩端按加工中心兩頭預拉，剛性更高。
|
|||
|
兩軸傳動由伺服電機與精密滾珠絲桿通過彈性聯軸器直聯，受力情況好、定位精度高。配備電腦自動潤滑系統對直線導軌及滾珠絲桿強制潤滑。X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取最佳化的跨距，低阻力、高剛性、高精度，位移速度可達18-30m/min，提高工作效率，縮短加工時間。 |
|||
|
■ 液壓站采用臺灣定量泵、液壓電機、電磁閥并加裝風冷裝置，噪間小、油溫低。
|
|||
|
■ 采用臺灣六鑫八工位液壓旋轉刀塔，定位精度高、故障率低、換刀快，就近換刀。
|
|||
|
■ 采用優美的全封閉防護罩，防水性能好。活動門開啟輕松自如。
|
|||
|
■ 控制系統及主軸電機采用伺服主軸，加裝兩軸徑向或軸向伺服動力頭。可實現主軸360度任意分度定位，鉆、攻、銑功能。 （注意： 機種不同要求不同，可選不同的動力頭）
|
|||
|
■ 機床照明燈采用防爆型，長壽命，高亮度的LED節能燈。冷卻泵采用臺灣進口的大排量冷卻泵。
|
|||
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境(機種不同鑄件可選）。
|
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境
（注意：機種不同鑄件可選）。
■ 底座可選用整體鑄件底座，強度高，抗震性好，更適合北方溫差大的環境
（下圖為鑄件部分
分解圖）—僅供參考，裝配整機以實際工程圖紙為主
■ 操作系統：主要采用新代系統、寶元系統 為主（高端機種采用：三菱系統、法那科、西門子）
■ （選配）數控車床油浴送料機
